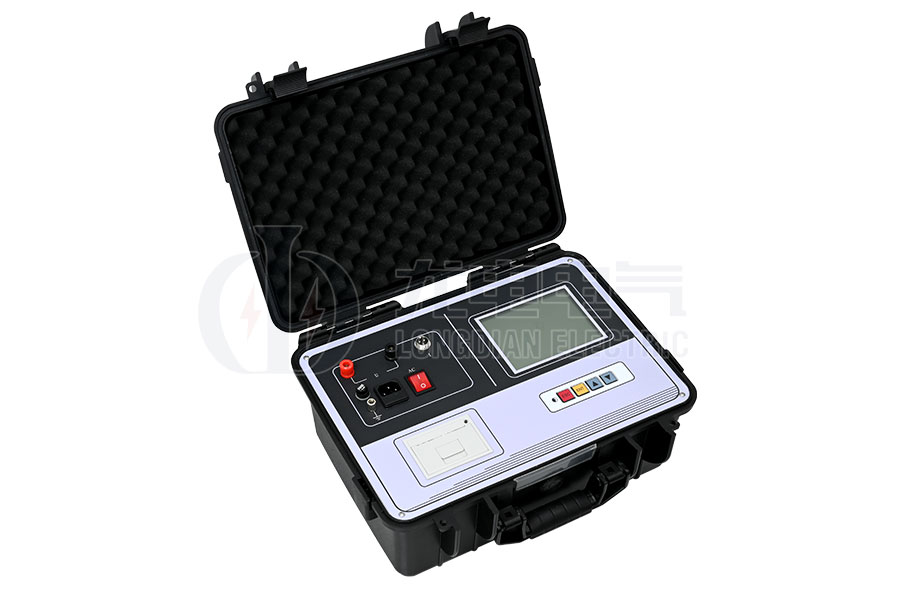

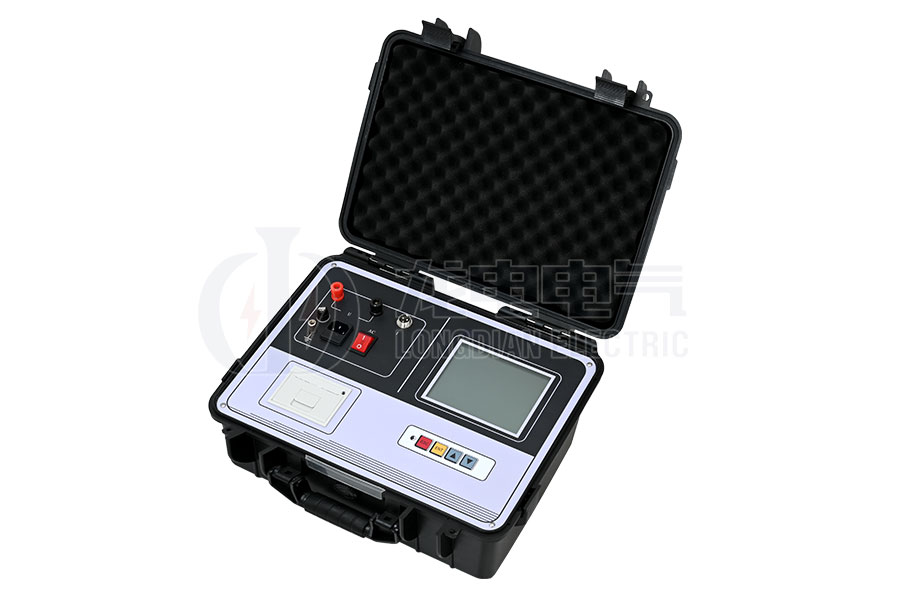

LDDR-802全自動電容電感測試儀

測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高

可測電容范圍：0. 1μF ～ 3,300μF

可測容量范圍：5 ～ 20,000kvar

測量精度：±(1.0% 讀數+0.02μF)

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

LDDR-802全自動電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；

(2) 電容表輸出電壓低而導致故障檢出率低。

(3) 測量電抗器電感量。

產品別稱：電容測試儀、電感測試儀、電容電感測試儀、電容電橋測試儀、電抗器電感測試儀

技術參數

電容測量
可測電容范圍	0. 1μF ～ 3,300μF
可測容量范圍	5 ～ 20,000kvar
測量精度	±(1.0% 讀數+0.02μF)
分辨率	0.001μF
電流測量
電流測量范圍	0～20A
測量精度	±(3.0%讀數+0.05A)
分辨率	0.01A
電感測量
電感測量范圍	小電感方式0.1mH～5mH、大電感方式5 mH～100H
感抗測量范圍	50mΩ~20KΩ
測量精度	±(3.0% 讀數+0.05mH)
分辨率	0.01 mH
電阻測量
電阻測量范圍	小電阻方式50mΩ～1Ω、大電阻方式1Ω～20KΩ
測量精度	±(3.0% 讀數+0.05Ω)
分辨率	0.01 Ω
工作電源
額定電壓	工頻220V±10%
額定頻率	50Hz
額定輸出	2V/20V/500VA

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
　　2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線：400-6727-238

產品特征

LDDR-802全自動電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

LDDR-802全自動電容電感測試儀采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點，本機具有短路保護功能
