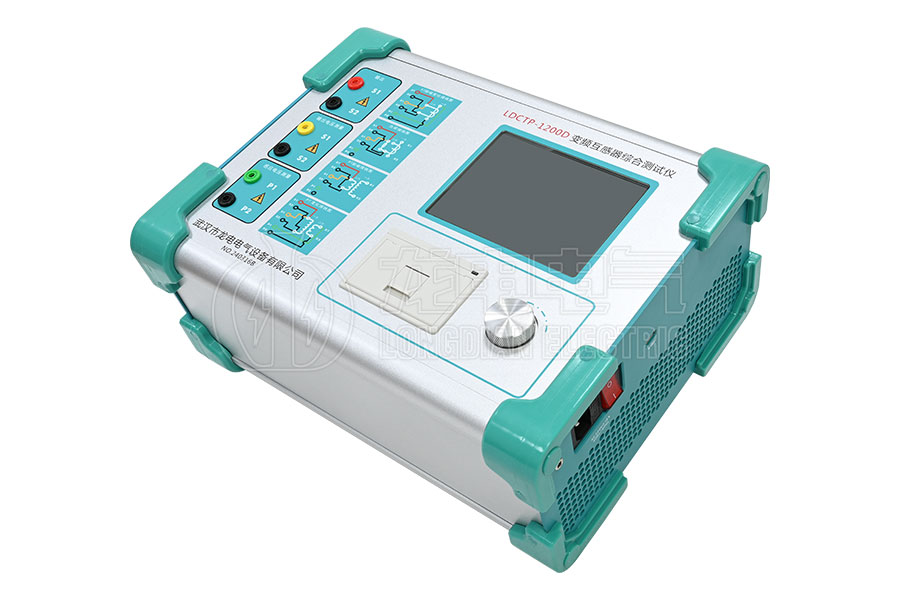

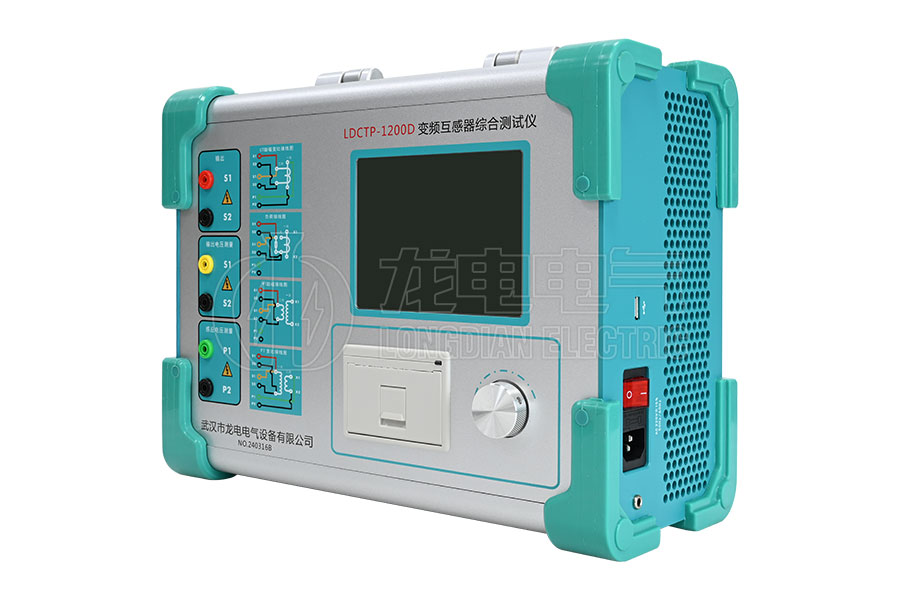

LDCTP-1200D變頻互感器綜合測試儀

滿足各類CT（如：保護、計量、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試

基于先進的低頻法測試原理

一鍵完成CT直阻、勵磁、變比和極性測試

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

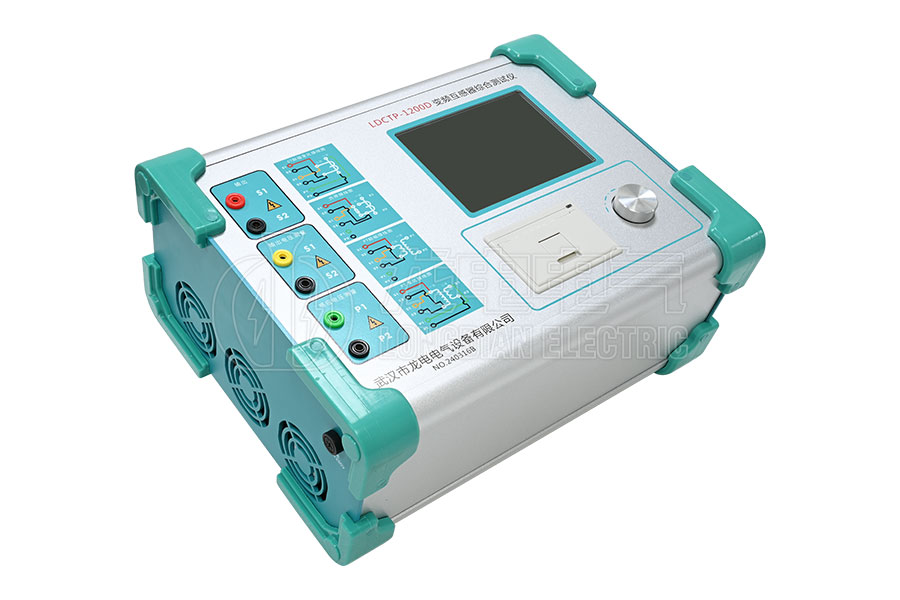

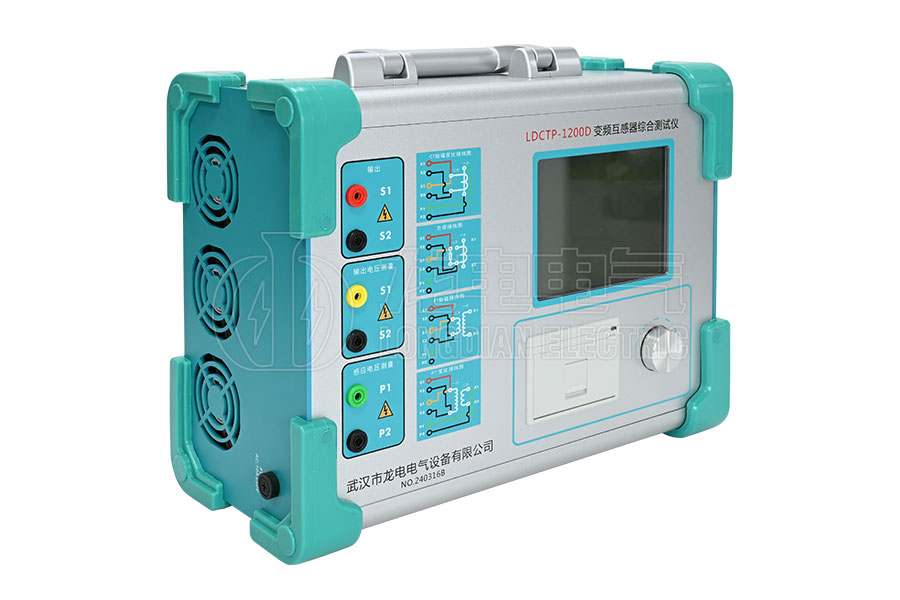

LDCTP-1200D變頻互感器綜合測試儀是一種用于測量變頻互感器性能參數的儀器。既滿足各類CT（如：保護、計量、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。

LDCTP-1200D變頻互感器綜合測試儀采用先進的測量技術，測試精度高；功能全面，可以滿足各種現場測試需求；操作簡單，易于使用；體積小、重量輕，便于攜帶。

變頻互感器綜合測試儀廣泛應用于電力系統、電網調度、電力檢驗等領域，用于對變頻互感器進行定期檢驗、維護和校準。

產品別稱：互感器伏安特性測試儀，互感器特性綜合測試儀，互感器特性測試儀，互感器綜合測試儀，CT伏安特性測試儀，PT伏安特性測試儀

技術參數

輸入電源電壓	AC110~264V；50~60Hz
輸出	0~180Vrms，12Arms，36A（峰值）
電壓測量精度	范圍：2~100Vrms，精度：±0.1%
CT變比測量	范圍：1~40000，精度：±0.1%
PT變比測量	范圍：1~40000，精度：±0.1%
相位測量	精度：±2min，分辨率：0.5min
繞組電阻測量	范圍：0~300Ω，精度：0.2%±2mΩ
交流負載測量	范圍：0~1000VA，精度：1%±0.2VA
升流功能（選配）	范圍：0~150A；時間：0~180S
工作環境	溫度：-20℃~50℃，濕度：≤90%
尺寸、重量	尺寸340mm×260mm×140mm，重量≈7kg

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
　　2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線：400-6727-238

產品特征

◆ LDCTP-1200D變頻互感器綜合測試儀功能全面，既滿足各類CT（如：保護、計量、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。

◆ LDCTP-1200D變頻互感器綜合測試儀自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等參數。

◆ 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

◆ 基于先進的低頻法測試原理，能應對拐點高達80KV的CT測試。

◆ LDCTP-1200D變頻互感器綜合測試儀采用國際流行方波法，讓勵磁曲線更加完美。

◆ LDCTP-1200D變頻互感器綜合測試儀可存儲3000組測試數據，掉電不丟失。

◆ 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

◆ 易于攜帶，儀器重量大約7Kg。
