電纜斷了別著急，專業儀器來幫你！只需三步：測距離 → 定路徑 → 精定位。以武漢龍電電氣LD-2004電纜故障測試儀為例，操作簡單直白：

第一步：測距離（斷點大致在哪？）

核心工具：主機 + 測試線
適用情況： 電纜完全斷開（開路）、線芯短路或低阻故障。
操作步驟：

1. 接線：

• 主機「測距端口」接雙夾測試線。

• 紅夾子夾故障電纜斷開的線芯，黑夾子夾另一根好線芯（或電纜接地鎧裝）。

2. 開機設置：

• 開機 → 點屏幕進入測試界面。

• 采樣方式選「低壓脈沖法」→ 電纜類型按實際選（如“交聯乙烯”）。

3. 采樣判讀：

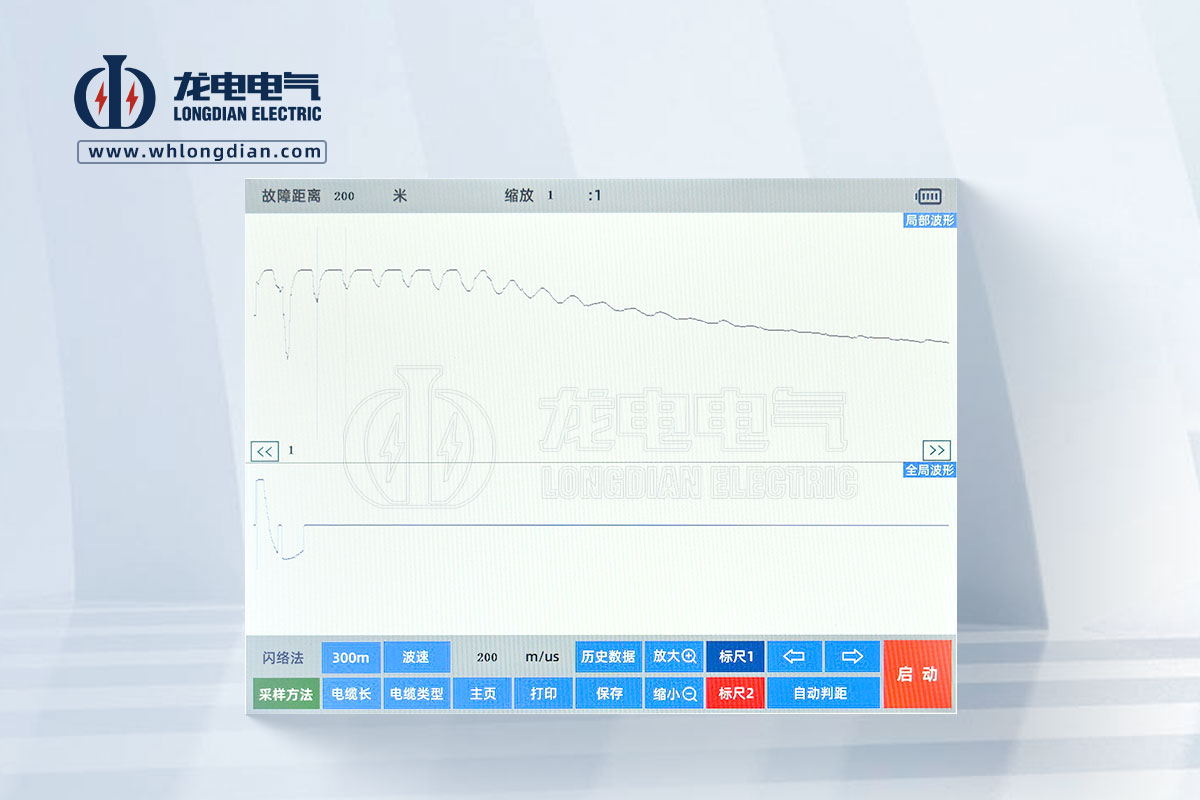

• 點擊「采樣」→ 屏幕顯示波形（如下圖）。

• 斷路波形：反射脈沖與發射脈沖方向相同（向上凸起）。

• 短路波形：反射脈沖與發射脈沖方向相反（向下凹陷）。

• 移動游標卡住發射波起點和反射波起點 → 屏幕直接顯示斷點距離！

技巧：若波形不清，旋轉「增益旋鈕」調幅度；用「縮放鍵」放大分析。

第二步：定路徑（電纜埋在哪？）

核心工具：定點儀（路徑模式）
何時用？ 地面找不到電纜走向時必做！
操作步驟：

1. 定點儀開機 → 切換至「路徑」模式。

2. 手持儀器沿預估方向移動 → 高壓沖擊放電（3秒/次）。

3. 觀察屏幕：

• 黃色箭頭 → 電纜在左側，向右移動。

• 綠色箭頭 → 電纜在右側，向左移動。

• 箭頭切換點下方即為電纜位置（誤差約10cm）！

第三步：精定位（斷點就在腳下！）

核心工具：定點儀（聲磁模式） + 高壓設備
適用情況： 所有類型斷點（尤其深埋地下的高阻故障）。
操作步驟：

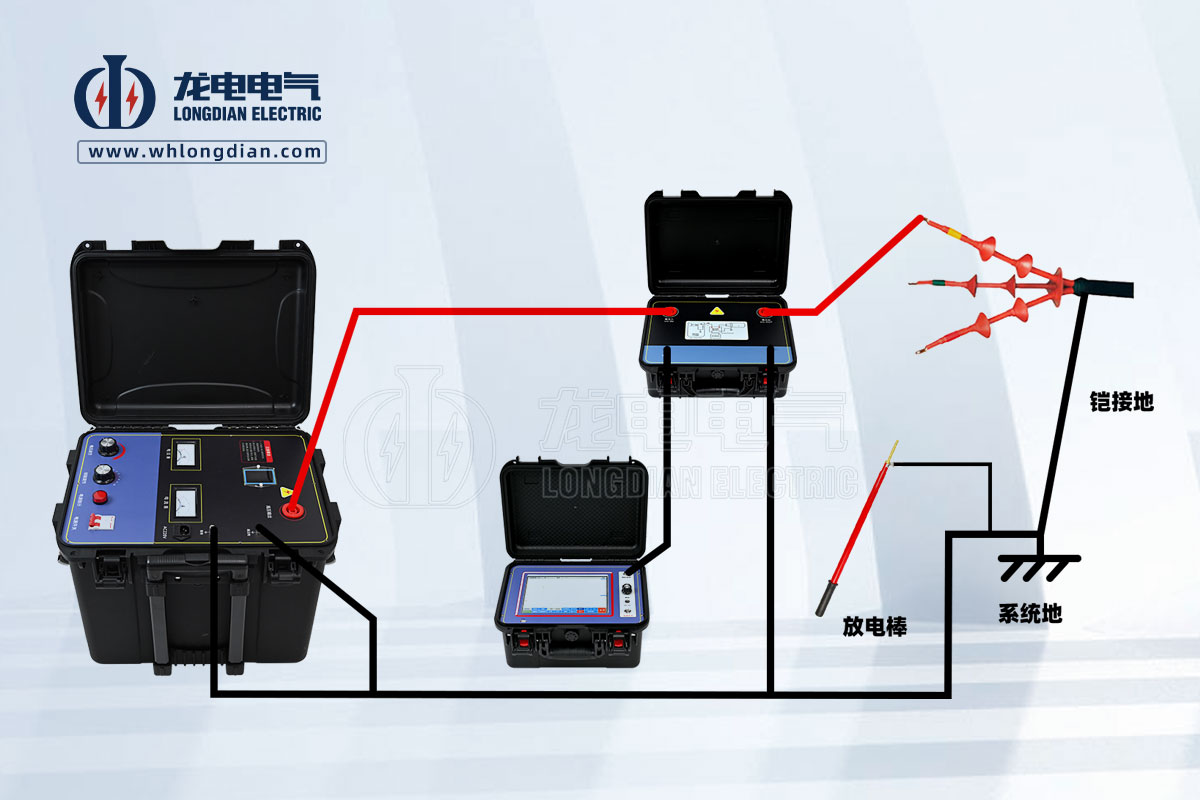

1. 接線放電：

• 高壓設備連接故障電纜 → 設置放電頻率（3-5秒/次）。

2. 聲磁探測：

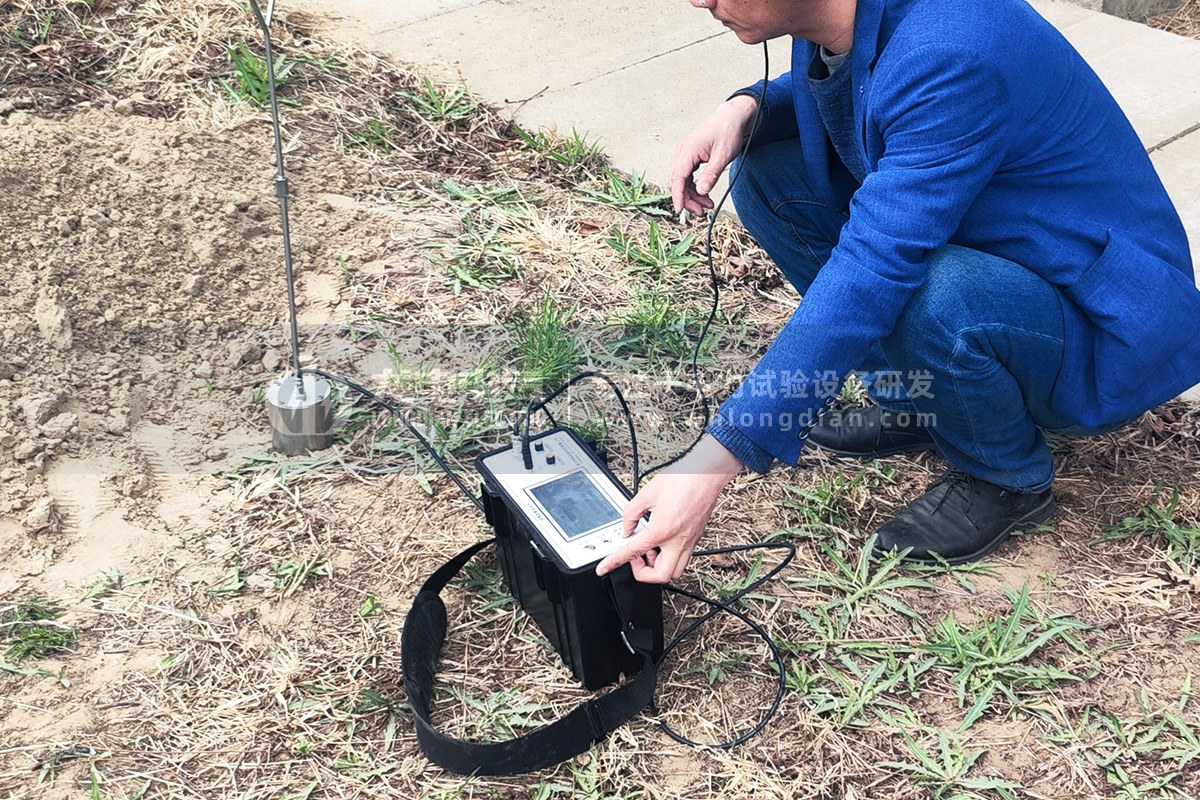

• 定點儀調至「聲磁定點」→ 耳機戴好 → 傳感器貼地沿路徑移動。

• 聽到“啪”放電聲（耳機） + 屏幕顯示數字距離（如“15.3m”）→ 接近斷點！

3. 精確定點：

• 在顯示距離最小處（如“0.5m”）→ 前后左右微調傳感器。

• 數字最小點 + 聲音最大點 → 正下方就是斷點！

安全警告：

1. 高壓測試會產生電火花！嚴禁在加油站、燃?xì)夤艿琅缘纫兹家妆h(huán)境使用！

2. 放電時確保周圍無人，接地線必須接牢！

關鍵技巧總結

一句話口訣：測距看波形，路徑跟箭頭，定點聽聲看數！ 用好這三步，地下電纜斷點無所遁形！
