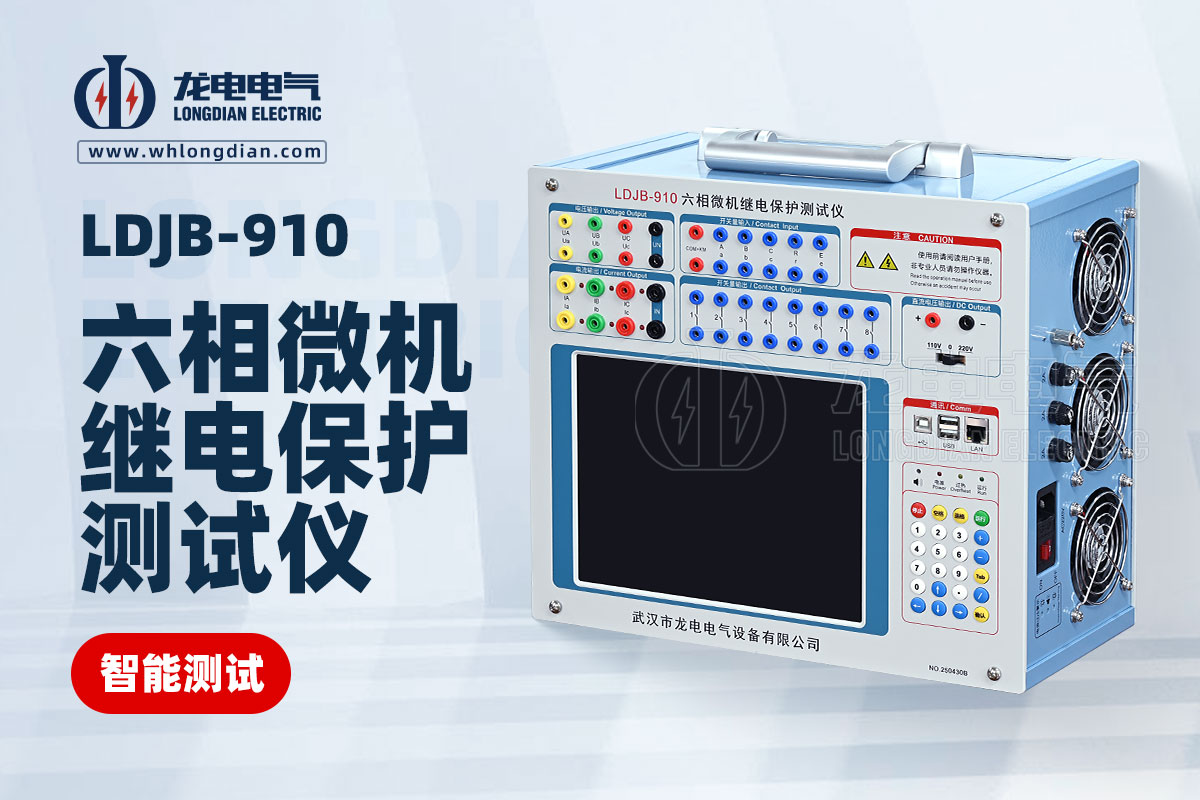

在現代電力系統中，繼電保護裝置是保障電網安全的核心防線。而六相微機繼電保護測試儀憑借其6電壓+6電流的輸出能力和智能化軟件平臺，已成為覆蓋發、輸、變、配全環節的“全能試驗工具”。以下是其核心應用場景：

一、基礎繼電器校驗：從直流到復雜特性

1. 直流繼電器

• 信號/時間/中間繼電器：測試動作值、返回系數

• 專用模塊：直流試驗（純直流）、交直流試驗（混合輸入）

2. 交流特性繼電器

• 過流/低壓繼電器：動作邊界測試

• 反時限繼電器：I-t特性模塊繪制時間曲線

• 功率方向繼電器：靈敏角自動掃描（誤差≤0.1°）

二、微機保護全維度測試

? 線路保護（110kV及以下）

案例：
模擬“轉換性故障”（如AB相短路→BC接地），測試保護級差配合，精準復現現場復雜故障。

? 變壓器/發電機保護

• 差動保護

• 比例制動曲線：自動繪制斜率（支持Y/△相位補償）

• 諧波制動：2~20次諧波疊加（諧波比精度±0.5%）

• 核心模塊：差動保護、差動定值

• 后備保護

• 復合電壓閉鎖過流：低電壓/負序電壓閉鎖值測試

• 非全相零序保護：斷相運行下的靈敏性驗證

三、高級系統級應用

1. 備自投邏輯驗證

• 模擬10+種故障場景（主變失電、進線跳閘等）

• 實時顯示系統主接線狀態


2. GPS同步聯調

• 線路雙側保護動作時間差測量

• 母線保護差流同步性測試

• 多臺測試儀分脈沖同步觸發

• 應用場景：

3. 故障再現

• 導入現場錄波文件（COMTRADE格式）

• 重放故障波形，復現保護動作行為

四、特色功能突破傳統局限

1. 6相獨立輸出

• 變壓器差動測試：高/低壓側6電流同步輸出，免去人工換線

• 接地阻抗測試：零序補償系數自動計算（支持KL/Kr/Kx三種模式）

2. 12相復合輸出

• 6電壓+6電流組合：模擬廠用電快切、復雜振蕩場景

3. 智能閉環測試

• 接收保護跳閘信號后0.1ms內切換狀態

• 自動計算返回系數、制動斜率

六相微機繼電保護測試儀從傳統的“信號發生器”升級為“系統級保護驗證平臺”，其價值不僅在于提升試驗效率，更在于通過精準復現電網復雜故障，筑牢電力安全防線。隨著新能源并網規模擴大，其對分布式電源保護、柔直系統保護的測試能力，將成為新型電力系統建設的關鍵支撐。
