在測試開關速度時，傳感器安裝在高壓開關的動觸頭或拐臂上，根據斷路器運動機構情況選擇相應的傳感器安裝。

50mm直線傳感器（真空開關類）

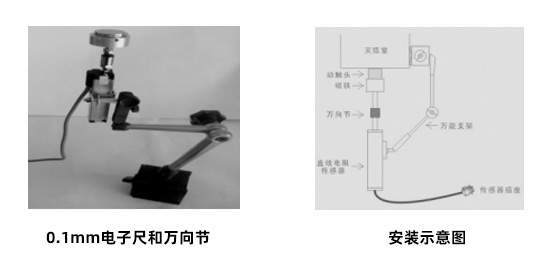

傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的緩沖長度,確保合分閘時傳感器不要應開關上下運動過沖行程損壞傳感器。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。

旋轉傳感器安裝方式：

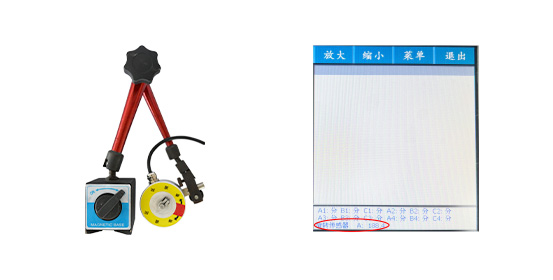

旋轉傳感器有效行程3450，傳感器指針尾部指向紅色區域，或者在儀器測試界面的狀態欄里面也可以看到傳感器狀態，如下圖，傳感器讀數盡量保持在160~200之間。

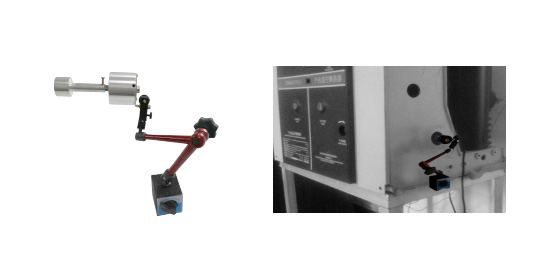

如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，磁鐵吸在主軸中心點，安裝時保持水平狀，再用萬向支架固定。

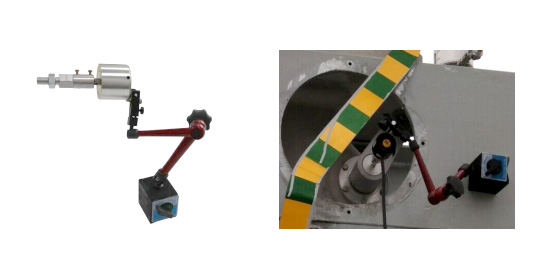

戶外SF6斷路器，速度在3.5m/S以下的，可以用磁鐵吸在主軸，如果超過個速度，必須采取硬連接方式安裝在主軸上，就用下面方式安裝，如下圖：

如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。

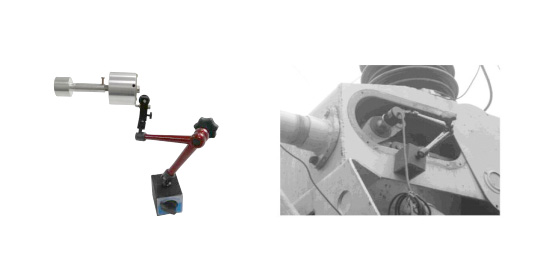

戶外真空開關及六氟化硫安裝示意圖：

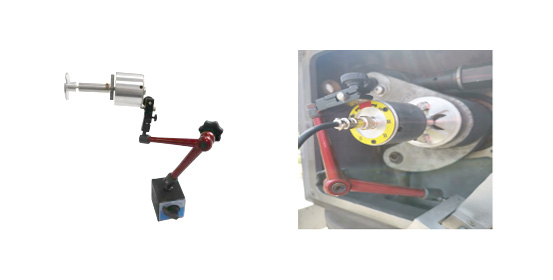

SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：

萬能傳感器安裝方法：

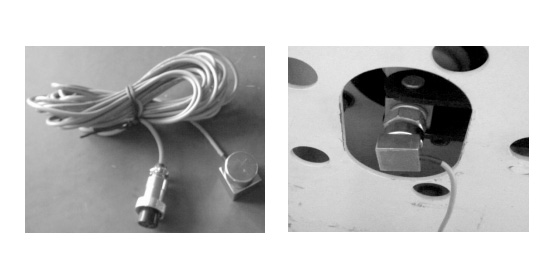

萬能傳感器又名加速度傳感器，在測量行程安裝時，請吸附在斷路器的動觸頭行程桿上（僅限于真空開關），SF6斷路器必須采用硬連接方式固定在行程連桿上，用膠帶纏在連桿也可以，必須是直線運動，如安裝在拐臂上進行旋轉運轉測量行程是錯誤的。如果是橫向運動的，則把傳感器固定在橫桿上，但是傳感器的正面要朝前進的方向。
